Kehlbalkendach

Eine Weiterentwicklung des Sparrendachs ist das Kehlbalkendach. Das sieht man schon allein an der Ausbildung der Fußpunkte und des Firstpunktes.

Bei dieser Konstruktion wird jedoch ein waagrechter Druckstab eingebaut. Durch diese Konstruktionsart können längere Sparrendimensionen gewählt werden. Der Knickpunkt wird durch den Druckstab verlagert.

Ab einer Spannweite von mehr als 4,50 m sollten Sparrendächer in Kehlbalkendächer umfunktioniert werden.

Wie sieht so ein Kehlbalkendach im Detail aus? Und welche Kräfte wirken bei so einer Konstruktionsart? Diese Fragen möchte ich im Nachfolgendem klären.

1.) Aufbau und Details eines Kehlbalkendachskehlbalkendach-details-2

Es gibt verschieden Möglichkeiten einen Kehlbalkendach zu konstruieren. In diesem Beispiel habe ich ein Kehlbalkendach auf einer Stahlbetondecke gezeichnet.

Hier sieht man sehr viele Ähnlichkeiten mit dem Sparrendach. Während der Fußpunkt fast identisch ist, haben wir in der Firstausbildung einige Details die etwas anders sind.

kehlbalkendach-fusspunkt-details

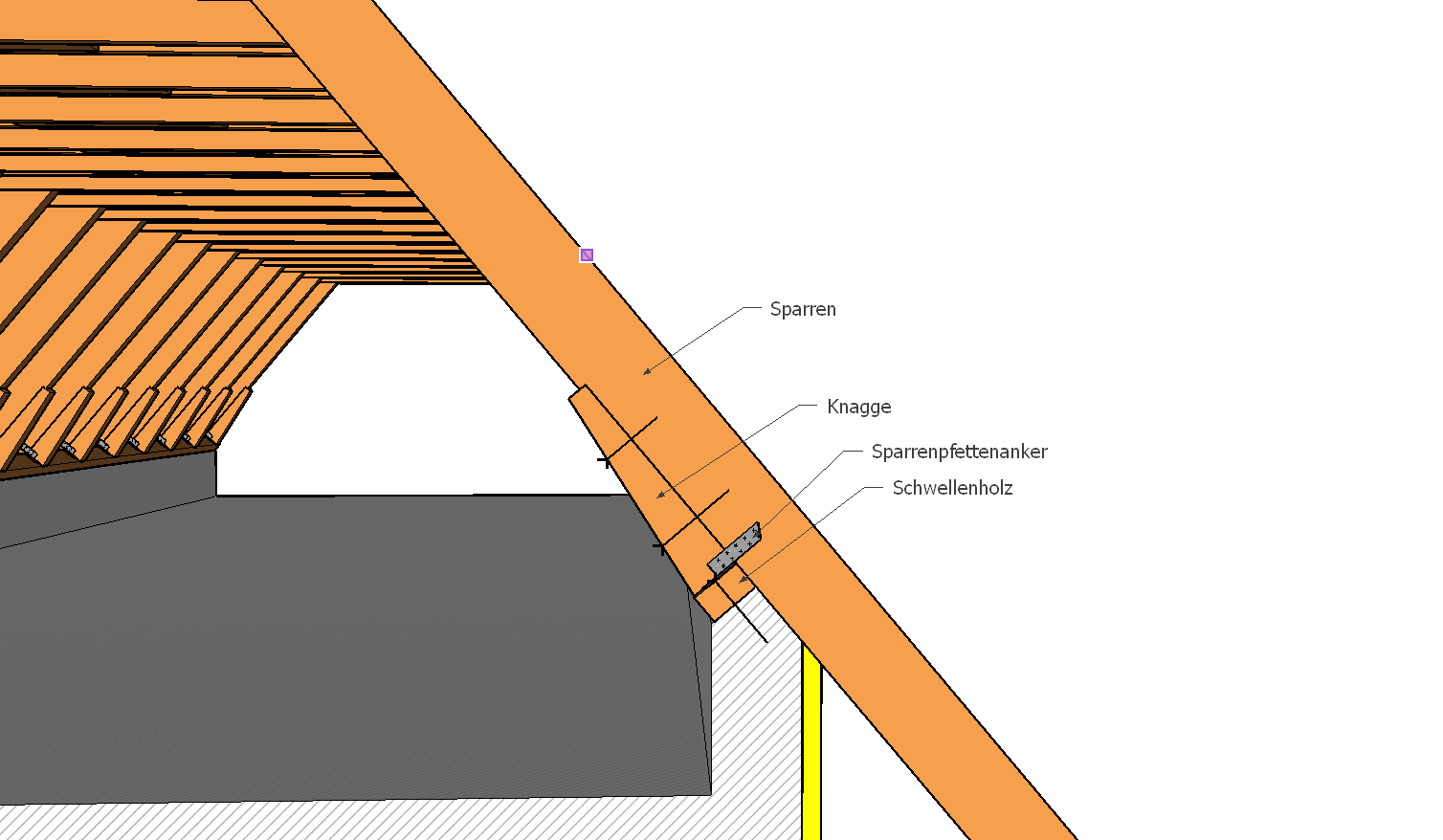

Mit einer Knagge, Sparrenpfettenanker und einem Schwellenholz, werden die Sparren am Fußpunkt befestigt. Identisch zum Sparrendach.

kehlbalkendach-firstausbildung-details

Einem Scherblatt, einer Richtbohle und mit Zangen plus Füllhölzer wird der Firstbereich ausgebildet.

Der Vorteil dieser Konstruktionsart? Die Sparren können um ein vielfaches länger sein.

Wusstest du schon?
Bei einem Kehlbalkendach können die Sparren dank des Druckstabes (z.B. Zangen mit Füllhölzer) bis zu 15m lang sein.

Diese Druckstäbe werden in der Regel in Höhe der Geschossdecke angeordnet. Und zwar immer waagrecht. Die Druckstäbe können unterschiedlich ausgebildet werden. Üblich sind jedoch Zangen mit Füllhölzer. Also so wie ich das in meiner Zeichnung markiert habe.

Die Zangen werden unmittelbar am Sparren angeschraubt und mit Ringkeildübel verstärkt. Eine weitere Möglichkeit ist ein Nagelbild.

kehlbalkendach-kehlbalkenanschluss

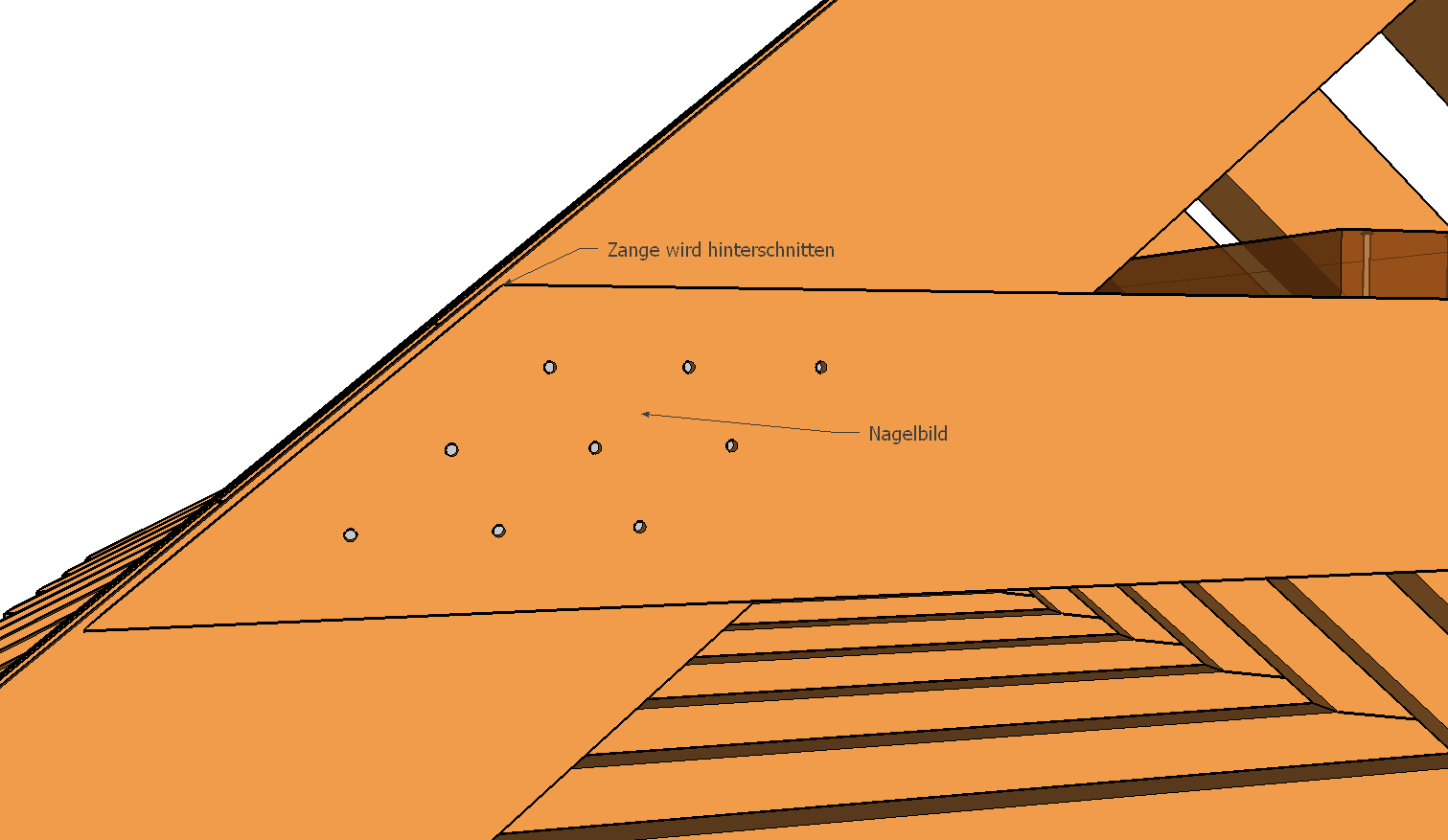

Die Zange wird hinterschnitten und mit einem Nagelbild ausgebildet.

Wie wirken die Kräfte auf dieser Dachkonstruktion?

2.) Statik: wirkende Kräfte am Kehlbalkendach

An dieser Abbildung erkennt man sehr gut die wirkenden Kräfte. Die Sparren nehmen wie beim Sparrendach die Druckkräfte auf (Hauptsächlich auf Druck in Faserrichtung). Die Stahlbetondecke nimmt die Zugkräfte auf.

Der Druckstab nimmt die Druckkräfte auf und verhindert so das abknicken der Sparren. Vor allem bei sehr langen Dimensionen.

Die Statik muss in diesem Fall unbeding berücksichtig werden. Vor allem wenn man im Nachhineinen einen Wechsel einbauen möchte. Beispielsweise beim Einbau eines Fensters.



Anzeige

3.) Weitere Konstruktionsarten

Kehlbalkendächer sind nicht nur auf Stahlbetondecken ausführbar. Kehlbalkendächer lassen sich auch auf Dachbalken Balkenlagen konstruieren.

kehlbalkendach-balkenlage

Anders als bei der Stahlbetondecke, nehmen die Dachbalken die Zugkräfte auf. Mithilfe einer Holzverbindung werden die Druckkräfte auf die Dachbalken weitergeleitet. Oft wird dafür entweder ein Fersenversatz, Stirnversatz oder ein Doppelter-Versatz genutzt.

Da man auch hier eine Scherfläche von mindestens 20 cm haben muss, bleibt ein Balkenstumpf übrig. Dieser wird mit Hilfe eines Aufschieblings an die Dachneigung angeglichen.

Die Firstausbildung kann wie im obigen Beispiel ausgeführt werden. Früher wurden solche Konstruktionen hauptsächlich mit Zapfen und Versätze ausgebildet. Das hat sich im laufe der Geschichte stark gewandelt. Man greift immer mehr zu Alternativen zurück.

Beispielweise Ingenieurverbindungen. Das spart nicht nur Geld und Zeit, sondern die Statik lässt sich auch besser berechnen.

4.) Vor- und Nachteile des Kehlbalkendachs

Der Vorteil dieser Konstruktion ist die höhere Stabilität gegenüber einem einfachen Sparrendach. Es können größere Spannweiten gewählt werden. Ein anderer Vorteil ist auch hier die Stützen lose Konstruktion.

In diesem Bereich hat ein Pfettendach einen klaren Nachteil. Ein Pfettendach brauch immer irgendwelche Stützen oder Wände, die die vertikalen Kräfte aufnehmen müssen. Das kann man sich beim Kehlsparrendach sparen.

Der Nachteil dieser Konstruktion: bei unterschiedlichen Belastungen der Dachflächen, kann es zu Verschiebungen kommen. Falls du einen ausgebauten Dachgeschoss haben möchtest empfiehlt sich diese Konstruktion nicht. Bei einseitiger Schneelast (z.b. durch Abtauen) kann das zu Rissen an Decken und Wänden führen.

Die einzigste Möglichkeit diese Baufehler zu vermeiden ist der Einsatz von Windrispenbänder.

Das muss man beim Pfettendach zwar ebenfalls beachten, aber die Formsteifigkeit ist hier wesentlich höher, weil die Pfetten die Sparren zusammen halten. Das haben wir bei einem Kehlsparrendach nicht. Um eine perfekte Statik zu gewährleisten müssen extra Längsverbandbohlen eingebaut werden.

Ein weiterer Nachteil: der Einbau von Wechseln. Das ist bei einem Pfettendach wesentlich einfacher. Da in diesem Fall die Sparren eine höhere statische beanspruchung haben, ist der Einbau eines Wechsel nicht so einfach.

Fazit

Ein Kehlbalkendach kann unterschiedlich konstruiert werden. Auch diese Konstruktionsform hat Vor- und Nachteile.

Je nach Verwendung sollten die Pro und Contras genau abgewägt werden.

Ein anderer wichtiger Punkt sind die Ausbildungen der First- und Fußpunkte. Diese müssen fachgerecht geplant und ausgeführt werden.
