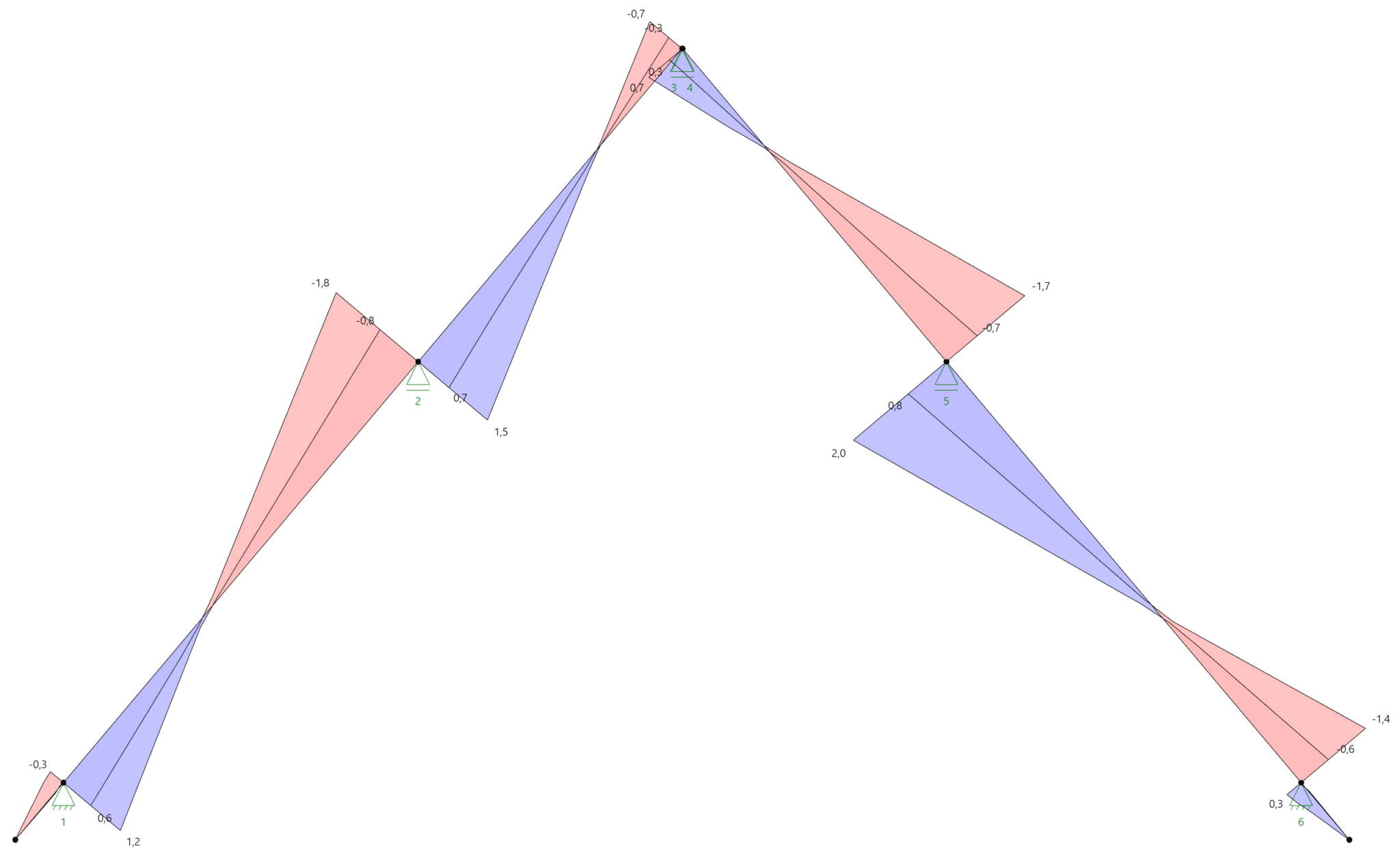

Das was du hier siehst, ist ein Querkraftverlauf.
Ein Querkraftverlauf zeigt die seitlichen Kräfte, die auf eine Struktur einwirken, entlang ihrer Länge. In deinem Beispiel haben wir ein Satteldach mit fünf Auflagern, und die Dreiecke repräsentieren die Querkräfte zwischen den Auflagern.
Das blaue Dreieck, das nach unten zeigt, stellt eine Querkraft dar, die auf das untere Auflager wirkt. Die Zahlen 1,2 und 0,6 bedeuten, dass an dieser Stelle eine seitliche Kraft von 1,2 kN und eine weitere von 0,6 kN wirken. Da das Dreieck nach unten zeigt, wirken diese Kräfte in Richtung der Struktur.
Das rote Dreieck, das vom mittleren Auflager weg zeigt, repräsentiert eine Querkraft, die auf das mittlere Auflager wirkt. Die Zahlen -1,8 und -0,8 zeigen, dass hier eine seitliche Kraft von 1,8 kN und eine weitere von 0,8 kN wirken. Das negative Vorzeichen und die Richtung des Dreiecks bedeuten, dass diese Kräfte entgegengesetzt zur Struktur wirken.
Der Querkraftverlauf zeigt an, welche seitlichen Kräfte entlang einer Struktur wirken. In dem Beispiel von oben haben wir an den verschiedenen Auflagern unterschiedliche Querkräfte, die durch die Dreiecke und Zahlen dargestellt werden. Die Richtung der Dreiecke gibt an, in welche Richtung die Kräfte wirken, und die Zahlen zeigen die Größe der Kräfte in kN an.
Wie kann man sich das vorstellen?
Stell dir vor, du und vier Freunde spielen eine Art Tauziehen. Dieses Mal ist das Tau jedoch horizontal gespannt. Du und ein anderer Freund stehen an einem Ende des Taus und halten es fest, während zwei weitere Freunde in der Mitte des Taus stehen und es in entgegengesetzte Richtungen ziehen. Der fünfte Freund steht am anderen Ende und hält das Tau ebenfalls fest.
In diesem Szenario entspricht das Tau dem Satteldach, und die Positionen, an denen ihr das Tau haltet, sind die Auflager. Die seitlichen Kräfte, die von euch auf das Tau ausgeübt werden, entsprechen den Querkräften im Querkraftverlauf des Dachs. Die verschiedenen Größen und Richtungen der Kräfte werden durch die Dreiecke und Zahlen in deinem Beispiel dargestellt.
Wenn du und dein Freund am unteren Auflager das Tau in Richtung der Struktur zieht (nach unten), entspricht das der blauen Dreieckskraft von 1,2 kN und 0,6 kN. Die zwei Freunde in der Mitte ziehen das Tau in entgegengesetzte Richtungen, was den roten Dreieckskräften von -1,8 kN und -0,8 kN entspricht. Jeder von euch übt unterschiedliche seitliche Kräfte auf das Tau aus, die im Querkraftverlauf des Satteldachs dargestellt sind.
